Vermelho — VM
Usualmente aplicado para falha, parada, alarme, emergência ou condição crítica.

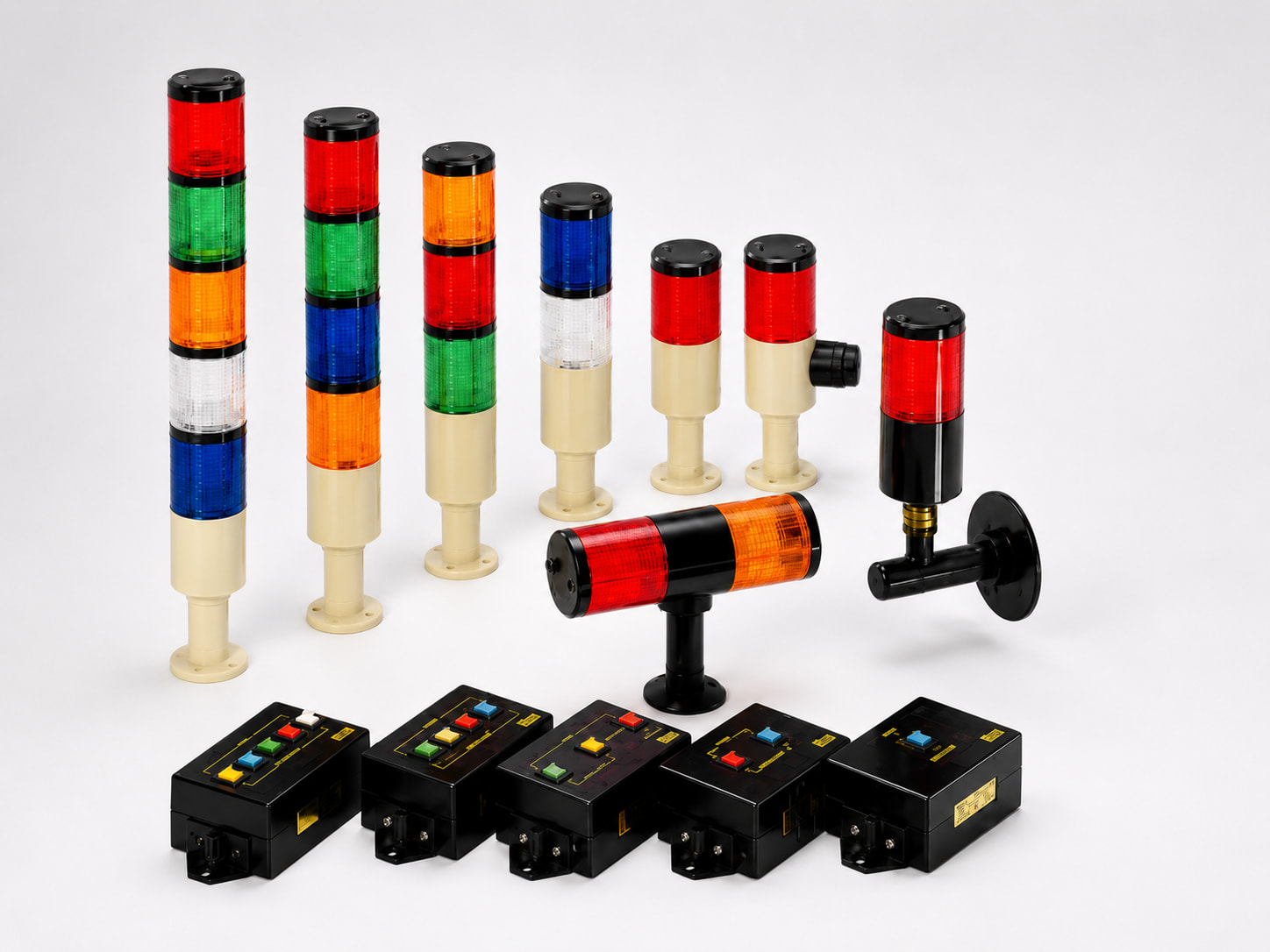

Coluna Luminosa Industrial Sinalert para Máquinas e Andon
A Coluna Luminosa Industrial Sinalert oferece sinalização visual em 360° para máquinas, painéis, linhas de produção, sistemas Andon e automação. Disponível com 1 a 5 lentes, diferentes cores, versões 12/24 VCC ou 110/220 VCA e proteção IP65/IP67, conforme a configuração.
Sinalização visual para máquinas e processos
Coluna Luminosa Industrial para máquinas, Andon e automação
A Coluna Luminosa Industrial Sinalert permite identificar rapidamente estados de máquinas, linhas de produção, painéis elétricos, células de automação e sistemas Andon.
Sua construção modular possibilita combinar diferentes cores em configurações de 1 a 5 lentes. Além disso, a linha possui versões em 12 VCC, 24 VCC, 110/127 VCA e 220 VCA, conforme a aplicação.
Dessa forma, a sinalização pode representar operação, atenção, parada, falha, chamada de manutenção ou outras condições definidas pela lógica do processo.
Configuração
1 a 5 lentes
Visualização
360°
Alimentação
12/24 VCC • 110/220 VCA
Proteção
IP65 • IP67*
Identificação visual
Cores disponíveis para a Coluna Luminosa
A função de cada cor deve seguir a lógica da máquina e os procedimentos definidos pela empresa. Entretanto, algumas associações são utilizadas com frequência em ambientes industriais.
Âmbar — AM
Pode representar atenção, espera, falta de material, troca de ferramenta ou condição intermediária.
Verde — VD
Normalmente representa operação normal, processo liberado ou máquina em funcionamento.
Azul — AZ
Pode indicar chamada de manutenção, apoio técnico ou outra função específica.
Branco — BR
Indicação geral, confirmação de processo ou função definida conforme a aplicação.
As funções acima representam usos frequentes. Portanto, a função definitiva de cada lente deve ser definida pela lógica do equipamento.
Construção modular

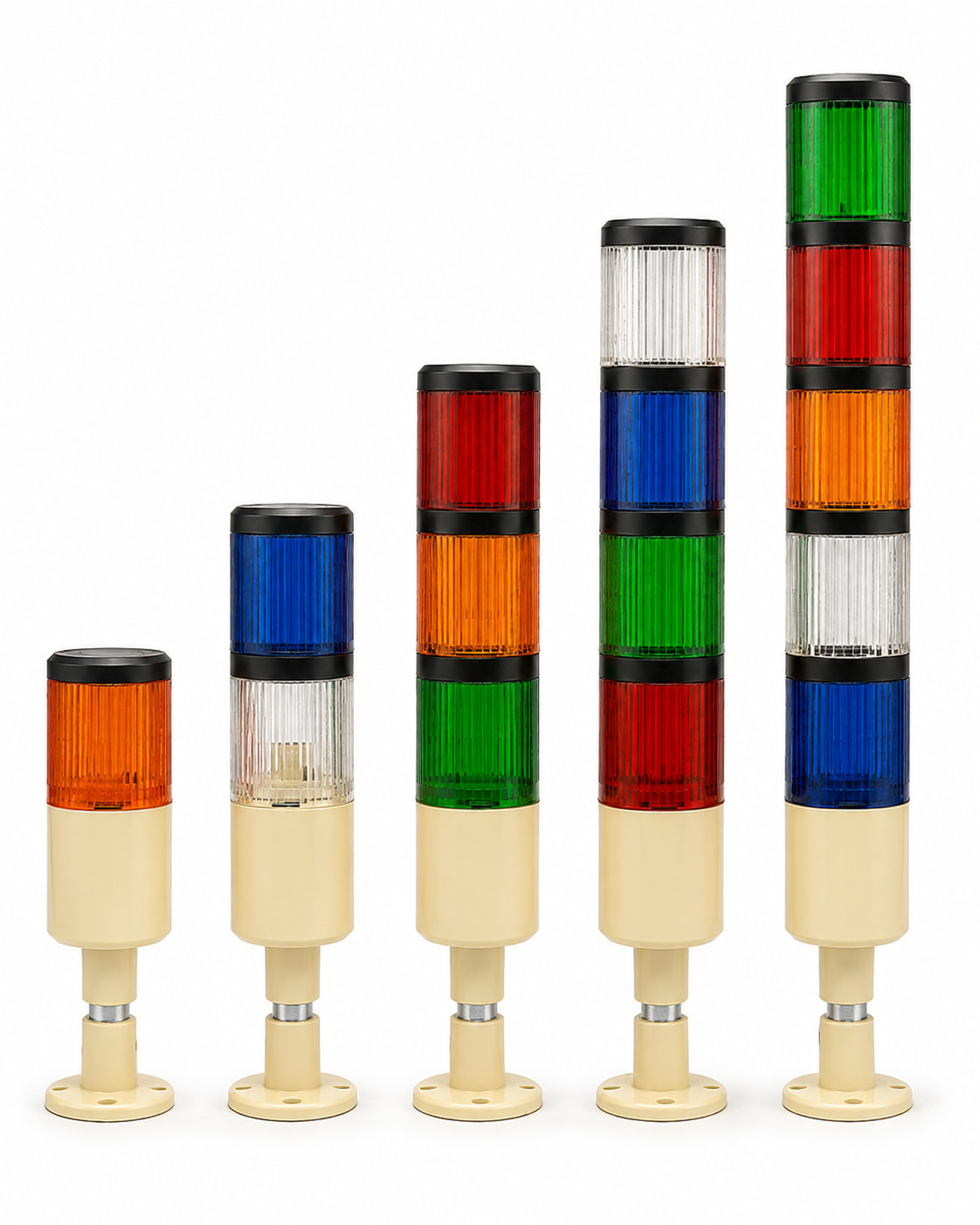

Configurações S1, S2, S3, S4 e S5
A quantidade de lentes corresponde ao número de condições que precisam ser sinalizadas. Dessa forma, a mesma família atende desde uma indicação simples até processos com diversos estados.
Linha Sinalert • S1 a S5
S1
1 lente
Uma condição visual.
S2
2 lentes
Dois estados independentes.
S3
3 lentes
Três condições de operação.
S4
4 lentes
Quatro estados independentes.
S5
5 lentes
Maior configuração padrão.
Exemplos de montagem
Combinações para diferentes processos
Além da quantidade de lentes, a sequência das cores pode ser personalizada. Assim, a coluna pode acompanhar a lógica visual já utilizada na máquina ou no processo.
S2 • 2 lentes
Vermelho + Verde
Uma solução simples para diferenciar, por exemplo, uma condição de funcionamento de uma condição de parada.
S3 • 3 lentes
Vermelho + Âmbar + Verde
Permite distinguir três condições operacionais, como funcionamento, atenção e parada.
S4 • 4 lentes
Quatro condições independentes
Indicado quando o processo necessita de maior número de estados visuais ou condições intermediárias.
Especificação comercial
Como definir sua Coluna Luminosa Sinalert
Para especificar corretamente o produto, informe quatro grupos de dados. Assim, a configuração pode ser preparada de acordo com a aplicação.
1
Quantidade de lentes
S1
S2
S3
S4
S5
2
Cores e sequência
VD
AM
VM
AZ
BR
3
Tensão
12 VCC
24 VCC
110/127 VCA
220 VCA
4
Opcionais
P
C
A
X
Exemplo:
Coluna Sinalert com três lentes, verde, âmbar e vermelha, cigarra eletrônica e alimentação em 220 VCA.
S3/VD-AM-VM/C/220VCA
Coluna Sinalert com três lentes, verde, âmbar e vermelha, cigarra eletrônica e alimentação em 220 VCA.
A disponibilidade dos opcionais depende da configuração solicitada. Portanto, confirme a composição no momento da cotação.
Dados de engenharia
Características técnicas da linha Sinalert
Os valores abaixo representam as configurações usuais da família. Entretanto, a especificação final depende da combinação selecionada.
| Característica | Especificação |
|---|---|
| Visualização | 360°. |
| Quantidade de lentes | 1 a 5 lentes na configuração padrão. |
| Cores | Verde, âmbar, vermelha, azul e branca/incolor. |
| Alimentação | 12 VCC, 24 VCC, 110/127 VCA e 220 VCA, conforme a versão. |
| Lâmpada padrão | Lâmpada tubular de sinalização, base BA15D, referência TU-16, 6 W. |
| Acendimento | Fixo/contínuo ou função piscante, conforme configuração. |
| Proteção | IP65 na configuração padrão. IP67 mediante anel de vedação e montagem compatível. |
| Cigarra | Opção C, sinal eletrônico bitonal, aproximadamente 80 dB a 1 m, conforme a versão. |
| Estrutura | Tubo estrutural em alumínio, aproximadamente Ø19 mm. |
| Conexão | Conector macho/fêmea, conforme configuração. |
Para aplicações sujeitas a chuva, lavagem, maresia, poeira intensa, agentes químicos ou temperaturas especiais, informe previamente as condições ambientais.
Lâmpadas BA15D
Lâmpadas tubulares de 6 W
A tensão nominal da lâmpada deve corresponder à tensão da configuração solicitada.
| Tensão nominal | Potência | Corrente aproximada | Base |
|---|---|---|---|
| 12 V | 6 W | 500 mA | BA15D |
| 24 V | 6 W | 250 mA | BA15D |
| 127 V | 6 W | ≈ 47,2 mA | BA15D |
| 220 V | 6 W | ≈ 27,3 mA | BA15D |
Onde utilizar
Aplicações da Coluna Luminosa Industrial
A construção modular permite adaptar a Sinalert a diferentes rotinas de sinalização e controle visual.
Máquinas industriais
Indicação de funcionamento, parada, atenção, falha e manutenção.
Sistemas Andon
Chamadas operacionais, anomalias e acompanhamento visual da produção.
Linhas de produção
Sinalização de processo, abastecimento, espera e troca de ferramenta.
Painéis e automação
Integração com CLPs, relés, comandos e equipamentos.
Logística interna
Estações de trabalho, pontos de controle e áreas operacionais.
Outras aplicações
Sistemas comerciais, hospitalares e aplicações especiais sob avaliação.
Dúvidas frequentes
Perguntas sobre a Coluna Luminosa Sinalert
Posso escolher a quantidade de lentes?
Sim. As configurações padrão possuem de 1 a 5 lentes. Além disso, outras configurações podem ser avaliadas sob consulta.
Posso escolher a ordem das cores?
Sim. A sequência das lentes pode ser definida conforme a lógica de sinalização da máquina ou do processo.
Existe opção de luz piscante?
Sim. A opção P corresponde à função piscante nas configurações compatíveis.
É possível incluir sinalização sonora?
Sim. A opção C adiciona uma cigarra eletrônica bitonal e permite combinar alerta visual e sonoro.
A coluna pode ter proteção IP67?
Sim, desde que seja utilizada a configuração de vedação compatível. Por isso, a necessidade de IP67 deve ser informada antes do fornecimento.
A Shiroi realiza a instalação?
O fornecimento padrão contempla o material. Instalação elétrica, programação, infraestrutura e integração não fazem parte do fornecimento padrão.
Precisa de uma configuração específica?
Informe a quantidade de lentes, a sequência das cores, a tensão, o tipo de acendimento e os opcionais. Dessa forma, podemos definir a composição adequada para sua aplicação.
